Drukarki dtg – nadruk na koszulkach, serwis i wsparcie
Drukarki DTG – cyfrowy druk bezpośredni – nadruk na koszulkach
Druk DTG to nowoczesna metoda druku cyfrowego która przywędrowała do europy już w 2007 roku z stanów zjednoczonych. Nowatorski pomysł dostosowania drukarek firmy Epson okazał się strzałem w dziesiątkę, który zrewolucjonizował przemysł tekstylny oraz branżę reklamową. Główne założenia to obniżenie kosztów nadruku pojedynczych egzemplarzy na koszulkach, drewnie, pleksi, PCV, bawełnie, tworzywach sztucznych, szkle i aluminium. Dzięki zastosowaniu w drukarkach Epson Stylus Photo 1390, 1400, 1900, 4480, 4880 głowicy piezoelektrycznej z serii DX4, DX5, DX6 o podwyższonej niezawodności i nowoczesnej konstrukcji drukarki do druku bezpośredniego zyskały dodatkowy atut. Możliwość stosowania tuszu nie tylko pigmentowych ale również i solwentowych, ekosolwentowych, UV, sublimacyjnych i tekstylnych. W 2012 roku na runku pojawiły się również tusze w kolorze biały służące jako podkład do nadruków na czarnych materiałach. Nadruk na koszulkach dzięki białemu podkładowi zyskał nowy wymiar, kolory są żywsze a zdjęcia o wiele wyraźniejsze, białe tusze do dtg zrewolucjonizowały przemysł poligraficzny. Ale również przysporzyły wiele kłopotów podczas użytkowania, poniżej opiszemy jak radzić sobie z podstawowymi usterkami w drukarkach do koszulek i nadruków na etui do telefonów.
Poniżej rysunek przedstawiający budowę głowicy drukującej Epson
Przed zakupem drukarki DTG warto zorientować się na runku jakie jest faktycznie zainteresowanie produktami z bezpośrednim nadrukiem cyfrowym. Bez porządnego przygotowania się i doświadczenia możemy spotkać się z wieloma problemami pojawiającymi się podczas drukowania. Warto pamiętać, że drukarki DTG nie są zaprojektowane od początku do końca w jednym celu np.: druku UV czy solwentem. Tylko zostały zaadaptowane na bazie drukarek atramentowych Epson które zostały stworzone do prac biurowych na papierze 80gm i tuszach oryginalnych oczywiście firmy Epson. Liczne modyfikacje i przeróbki przysparzają użytkownikom wiele problemów np.:
• Niedrożna głowica i zła jakość druku
• Błąd stacji serwisowej
• Rozmazany i niewyraźny obraz
• Odpływające tusze z głowicy
• Problem z drukowaniem białego koloru
• Drukarka nie wykrywa systemu tuszy CISS
Posiadamy duże doświadczenie w naprawie drukarek DTG i do tej pory nie znaleźliśmy urządzenia bezawaryjnego, które nie wymagało by interwencji operatora. Jeśli zatem Jesteś nowicjuszem i chcesz zacząć przygodę z drukarkami DTG dobrze to przemyśl. Jako serwis drukarek DTG w Częstochowie chcemy Państwu przedstawić zalety i wady takich urządzeń. Z myślą o użytkownikach drukarek Epson, którzy posiadają takie urządzenia a nie otrzymują do nich wsparcia technicznego przygotowaliśmy krótkie wprowadzenie jak prawidłowo należy dbać o sprzęt i jak w ‘’domowych’’ warunkach rozwiązywać podstawowe problemy powstające podczas eksploatacji.

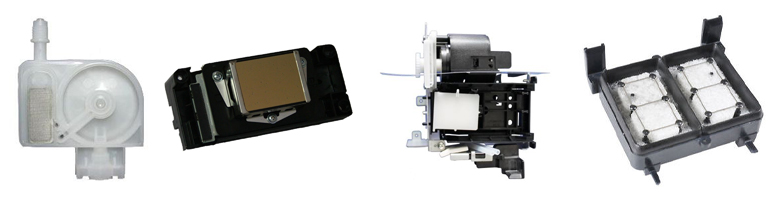

Damper – Głowica Stacja – Serwisowa – Poduszka głowicy
Jak dbać o drukarkę DTG na co dzień ?
Aby proces drukowania przebiegał bez większych problemów i komplikacji należy regularnie z dużą dokładnością wykonywać czynności konserwujące i zapobiegające zasychaniu głowicy drukującej. Drukarka atramentowa powinna być używana minimum raz na 5 dni, w niektórych przypadkach zaleca się nie wyłączanie urządzenia z prądu tak aby drukarka samoczynnie dokonywała czyszczenia głowic. W drukarkach zalanych tuszami solwentowymi lub UV zaleca się wykonanie następujących czynności po każdej skończonej dniówce pracy lub dłuższych postojach:
WYŁĄCZAMY DRUKARKĘ Z PRĄDU

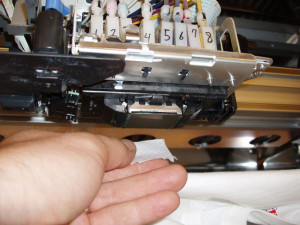

Czyszczenie zatkanej głowicy DX5
1. Delikatnym papierowym ręcznikiem wycieramy od spodu głowicę drukującą z resztek przyklejonego tuszu. Aby ułatwić sobie zadanie możemy delikatnie nasączyć ręcznik płynem udrażniającym dedykowanym do wykorzystywanego rodzaju tuszy.

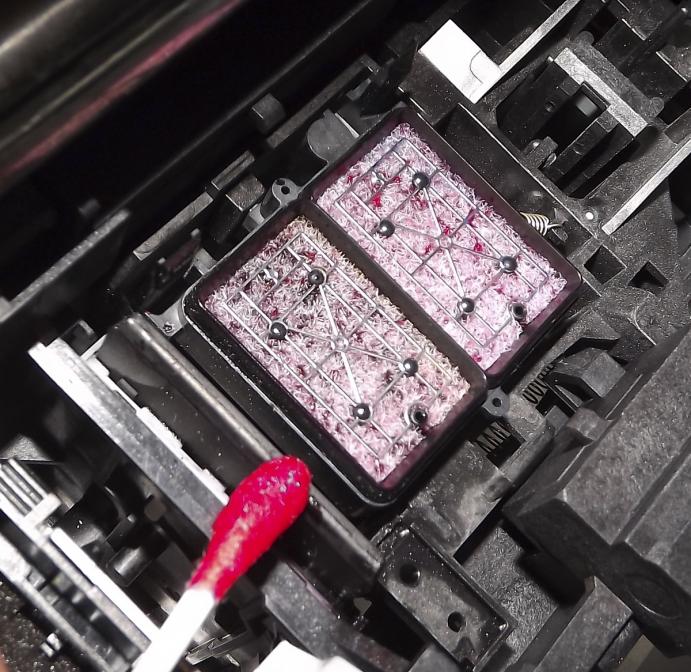

2. Za pomocą patyczka z watą dokładnie oczyszczamy stację serwisową wraz z lizakiem czyszczącym. Taki zabieg pozwoli utrzymać stację serwisową w 100% sprawności. Dobrze oczyszczone uszczelki prawidłowo będą odprowadzały nadmiar tuszu z powierzchni głowicy.

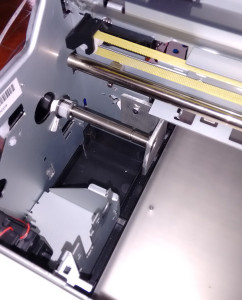

Czyszczenie prowadnicy Epson
3. Bawełnianą ścierką nasączoną alkoholem izopropylowym lub denaturatem dokładnie wycieramy metalowe prowadnice po których przesuwa się karetka. Również tą samą ścierką możemy zebrać nadmiar zaschniętego tuszu z prawej strony tak gdzie znajduje się poduszka odpadowa.

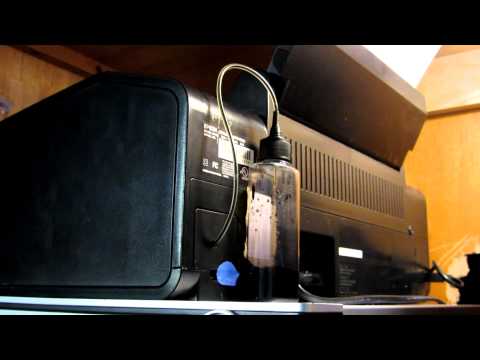

4. Opróżniamy pojemnik na zużyty tusz znajdujący się z boku urządzenia. Podpinamy szczypawkę to wystającego z pojemnika wężyka i odsysamy po woli z wyczuciem nadmiar zużytego tuszu. Następnie wycieramy koniec wężyka ręcznikiem papierowym i wlewamy do pojemnika około 10mln płynu udrażniającego. Ma on na celu zapobiegnięcie zasychania końcówki węża po którym spływa tusz oraz ma nam pomóc podczas czyszczenia pojemnika.
5. Następnie za pomocą szczykawki z płynem udrażniającym polewamy delikatnie miejsce w którym parkuje głowica. Taki zabieg spowoduje, że nasza głowica oraz stacja serwisowa będzie moczyć się w płynie i zapobiegnie zasychaniu tuszu wewnątrz dysz głowicy oraz węży odprowadzających zużyty tusz.
Drukarka UV łatwe użytkowanie i zero problemów
- Należy zainstalować maszynę w pomieszczeniu wolnym od kurzu oraz z daleka od gorących temperatur i ognia. Maszyna musi znajdować się na stabilnej powierzchni z nieograniczoną przestrzenią do pracy. Należy zapewnić maszynie swobodne miejsce do pracy.
- Nie można interweniować kiedy maszyna jest w trybie self-check (samoistne sprawdzenie). Należy upewnić się, że maszyna jest offline zanim wyłączy się zasilanie.
- Trzeba nadzorować maszynę kiedy automatycznie wykonuje kontrolę wysokości.
- Nie można ściągać obudowy w czasie drukowania. Po zakończeniu procesu drukowania należy zabezpieczyć maszynę za pomocą osłony chroniącej przed kurzem. W razie potrzeby należy nasmarować ruchome części maszyny.
- Tylko osoba upoważniona może wykonywać prace konserwacyjne.
Regularna Konserwacja drukarek UV
- Umieścić czystą ściereczkę w małym pojemniku i napełnić go płynem nawilżającym.
- Przesunąć głowicę drukującą pojemnika na prawo powyżej małego pojemnika.
- Podnieść platformę, aby głowica drukująca mogła zasysać płyn
- Należy wyczyścić powierzchnię głowicy drukującej co dwie godziny. (Patrz obrazek)
- Po wyczyszczeniu należy przytrzymać przycisk „INK” przez 3 sekundy, aby rozpocząć proces czyszczenia.
Jak przygotować drukarkę do dłuższego postoju ?
Przygotowanie drukarki DTG na okres wakacji czy sprzedaży jest już bardziej skomplikowanym zabiegiem, który wymaga wprawy i skupienia. Osoby bez zdolności manualnych lepiej aby nie podejmowały się takich działań i powierzyły sprzęt profesjonalistom. W innym przypadku możemy doprowadzić do poważnych uszkodzeń czego konsekwencją może być wymiana głowicy drukującej lub elektroniki sterującej.
- Opuszczamy stół na max’a do dolnej pozycji i wyłączamy drukarkę z prądu. Wyparowujemy karetkę z głowicą na środek stołu w celu dalszego demontażu radzimy sprawdzić czy kabel zasilający został odłączony od drukarki.
- Kolejnie należy zdemontować dampery znajdujące się nad głowicą drukującą. Z węży oraz damperów należy spuścić tusz powrotem do pojemników z tuszem.
- Tusz z pojemników należy przelać do szczelnie zamykanych butelek. A następnie dokładnie wypłukać, pojemniki, dampery oraz wężyki doprowadzające tusz.
- Szczykawką z płynem udrażniającym przepłukujemy po kolei dysze w głowicy aż do momentu uzyskania czystego strumienia płynu udrażniającego.
- W tym punkcie powtarzamy procedurę z porad jak dbać o drukarkę czyli rozpoczynamy w kolejności wszystkie kroki 1-5.
Jak uruchomić drukarkę DTG po zakupie ?
Instrukcja uruchomienia drukarki DTG może się różnić w zależności od wykorzystanego modelu bazowego Epson oraz wprowadzonych modyfikacji. Nasze wskazówki są traktowane jako procedura uniwersalna z zachowaniem środków bezpieczeństwa można ją wykorzystać do większości drukarek na bazie Epson Stylus Photo. Czynności należy wykonać krok po kroku.
1. Wyparkować głowicę na środek stołu
2. Opuścić na max w dół stuł roboczy
3. Odpiąć kabel zasilania i odczekać 5min
• Od spodu głowicy podłożyć szmatkę nasączoną płynem udrażniającym wewnętrznym (rys na obudowie drukarki)
• Szmatką bawełnianą delikatnie przeczyścić lizaka oraz uszczelkę przy stacji serwisowej
• Na poduszki od stacji serwisowej nalać płynu udrażniającego wew ok. 2-3 ml
• Z pojemników z tuszami ściągamy filtry mocowane nad deklami
• Po kolei odpinamy dampery i pustą szczykawką pchamy powietrze przez węże z powrotem do pojemników z tuszem
• Spuszczony płyn udrażniający z damperów i czarnych węży zlewamy do pojemników aby je opróżnić
• Wyczyszczone pojemniki z rozcieńczonego płynu udrażniającego i tuszu ponownie zalewamy tuszami z butelek 1l
• Przed wlaniem każda butelką należy potrząsać ok. 1-2 min aby rozpuszczalnik wymieszał się z pigmentem !!
4. Tusz wlewamy na 80% możliwości pojemników, dokładnie wkładamy węże z uszczelkami – nie wolno doprowadzić, aby podczas drukowania zabrakło tuszu w zbiorniku. Należy stale kontrolować poziom płynów.
5. Szczykawką 20ml odciągamy tusz przez dampery aż zacznie wlewać się do szczykawki
6. Do kolejnej szykawki nabieramy płynu udrażniającego wew i przepuszczamy przez dysze głowicy, należy obserwować od spodu czy strumień płynu jest jednolity i nacisk szczykawki jest
taki sam na każdy kolor.
7. Wyciągamy szmatkę z pod głowicy
8. Zakładamy dampery na głowicę w kolejności jak podczas demontażu
9. wycieramy od spodu do sucha głowicę ręcznikiem papierowym
10. Włączamy drukarkę
11. Robimy czyszczenie i test Check Nozzle
12. Jeśli jakość jest 100% możemy rozpocząć pracę
Czyszczenie głowicy drukującej oraz ładowanie tuszu powinniśmy
wykonywać w następujących odstępach czasu !
- Czyszczenie głowicy w trybie normalnym – przerwa 15-45 min pomiędzy czyszczeniami
- Czyszczenie głowicy w trybie strong – przerwa 30-60 min pomiędzy czyszczeniami
- PWR Cleaning wypłukiwanie tuszy – przerwa od 2 godzin
- Ładowanie tuszu do suchej głowicy – przerwa 12 godzin

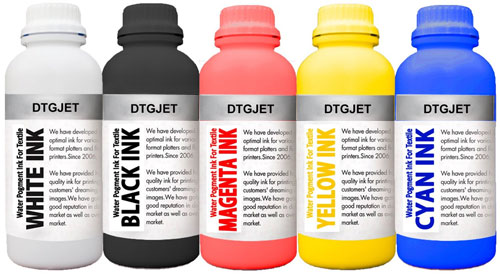

Tusze do drukarek Epson DTG
Dobór odpowiednich tuszy do drukarki z nadrukiem bezpośrednim okazuje się najtrudniejszym tematem z jakim borykają się użytkownicy drukarek dtg. Sprawa wydaję się oczywista, ponieważ firma Epson nie produkuje dedykowanych tuszy sublimacyjnych, solwentowych czy UV. Dlatego też użytkownicy zmuszeni są pracować na tuszach Chińskich których specyfikacja chemiczna, lepkość oraz gęstość znacznie się różnią pomiędzy dostawcami. Przed zakupem tuszy warto zatem poczytać na forach opinie innych użytkowników, z naszego doświadczenia w czołówce uplasowały się firmy z Anglii i USA które oferują najlepsze jakościowo tusze włącznie z kolorem białym.
Kolejną kwestią ułatwiającą nam konserwację drukarek jest dobór odpowiednich płynów udrażniających głowicę. Obecnie do wyboru mamy płyn wewnętrzny którego używamy do udrażniania dysz wewnątrz głowicy, przepłukiwania damperów i węży. Płyn udrażniający zewnętrzny wykorzystujemy podczas czyszczenia stacji serwisowej, elementów plastikowych i namaczania głowicy. Ważna uwaga przed każdym użyciem nowych płynów udrażniających warto wykonać test na obudowie i elementach gumowych. Jeśli płyn będzie wchodził w reakcję z daną powierzchnią może okazać się za silny i uszkodzimy drukarkę.
Jak używać tuszy UV i solwentowych
- Kupujemy dedykowane tusze do druku np: PCV i silikon / Uniwersalne są do niczego
- Sprawdzamy datę produkcji na opakowaniu / przeterminowane tuszę będą źle pokrywać wydruk
- Przed otwarciem opakowania należy potrząsnąć butelką
- Podczas uzupełniania farby sprawdzamy czy nie ma grudek
- Tusze przechowujemy w chłodnym i nie nasłonecznionym miejscu
- Butelki powinny być nie przezroczyste i szczelnie zamykane
- Na test warto kupić mniejsze opakowanie np: 100ml
- Kolor biały zawsze przysparza sporo problemów

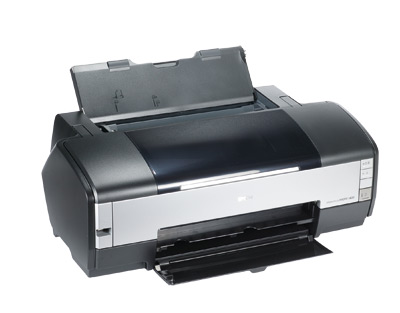

Lista modeli drukarek Epson których dotyczy instrukcja
Starsze modele drukarek Epson: Epson Stylus Pro, Epson Stylus Pro XL, Epson Stylus Pro XL+, Epson Stylus Pro 4000, Epson Stylus Pro 4800, Epson Stylus Pro 5000, Epson Stylus Pro 5500, Epson Stylus 500, Epson Stylus 600, Epson Stylus 680, Epson Stylus 740, Epson Stylus 740i, Epson Stylus 760, Epson Stylus 777, Epson Stylus 800, Epson Stylus 800N, Epson Stylus 850, Epson Stylus 850NE, Epson Stylus 860, Epson Stylus 880, Epson Stylus 900G, Epson Stylus 900N, Epson Stylus 980, Epson Stylus 980, Epson Stylus 1160, Epson Stylus 1500, Epson Stylus 1520, Epson Stylus 3000, Epson Stylus C60, Epson Stylus C62, Epson Stylus C64, Epson Stylus C70, Epson Stylus C80, Epson Stylus C82, Epson Stylus C84, Epson Stylus C86, Epson Stylus Scan 2000, Epson Stylus Scan 2500, Epson Stylus CX3100, Epson Stylus CX3200, Epson Stylus CX5200, Epson Stylus Photo, Epson Stylus Photo Ex, Epson Stylus Photo EX3, Epson Stylus Photo 700, Epson Stylus Photo 750, Epson Stylus Photo 780, Epson Stylus Photo 785, Epson Stylus Photo 790, Epson Stylus Photo R800, Epson Stylus Photo 810, Epson Stylus Photo 820, Epson Stylus Photo 825, Epson Stylus Photo 830, Epson Stylus Photo 870, Epson Stylus Photo 875DC, Epson Stylus Photo 890, Epson Stylus Photo 895, Epson Stylus Photo 900, Epson Stylus Photo 915, Epson Stylus Photo 925, Epson Stylus Photo 950, Epson Stylus Photo 960, Epson Stylus Photo 1200, Epson Stylus Photo 1270
Modele drukarek A3 i do zastosowań profesjonalnych: Epson Stylus Photo 1280, Epson Stylus Photo 1290, Epson Stylus Photo 1400, Epson Stylus Photo R1800, Epson Stylus Photo 2000P, Epson Stylus Photo 2100, Epson Stylus Photo 2200, Epson Stylus Photo R2400, HP Deskjet 900 series, HP Deskjet 930, HP Deskjet 950, HP Deskjet 970, HP Deskjet 990, HP Deskjet 1220C, HP Designjet 10PS, HP Designjet 20PS, HP Designjet 30PS, HP Designjet 30PS, HP Designjet 50n, HP Designjet 120NR, HP Designjet 130, HP Designjet 130nr, Epson Stylus Pro 7000, Epson Stylus Pro 7500, Epson Stylus Pro 7600 UC, Epson Stylus Pro 7800 K3, Epson Stylus Pro 9000, Epson Stylus Pro 9500, Epson Stylus Pro 9600 UC, Epson Stylus Pro 9800 K3, Epson Stylus Pro 10000, Epson Stylus Pro 10000 , Epson Stylus Pro XL , Epson Stylus Pro XL+ , Epson Stylus Pro 3800 , Epson Stylus Pro 4000 , Epson Stylus Pro 4800 , Epson Stylus Pro 4880 , Epson Stylus Pro 5000 , Epson Stylus Pro 5500 , Epson Stylus 500 , Epson Stylus 600 , Epson Stylus 680 , Epson Stylus 740 , Epson Stylus 740i , Epson Stylus 760 , Epson Stylus 777 , Epson Stylus 800 , Epson Stylus 800N , Epson Stylus 850 , Epson Stylus 850NE , Epson Stylus 860 , Epson Stylus 880 , Epson Stylus 900G , Epson Stylus 900N , Epson Stylus 980 , Epson Stylus 980 , Epson Stylus 1160 , Epson Stylus 1500 , Epson Stylus 1520 , Epson Stylus 3000 , Epson Stylus C60 , Epson Stylus C62 , Epson Stylus C70 , Epson Stylus C80 , Epson Stylus C82 , Epson Stylus C84 , Epson Stylus Scan 2000 , Epson Stylus Scan 2500 , Epson Stylus CX3100 , Epson Stylus CX3200 , Epson Stylus CX5200 , Epson Stylus Photo , Epson Stylus Photo Ex , Epson Stylus Photo EX3 , Epson Stylus Photo 700 , Epson Stylus Photo 750 , Epson Stylus Photo 780 , Epson Stylus Photo 785 , Epson Stylus Photo 790 , Epson Stylus Photo 810 , Epson Stylus Photo 820 , Epson Stylus Photo 825 ,
Najlepsze modele drukarek atramentowych Epson
- Epson Stylus Photo 830 , Epson Stylus Photo 870 , Epson Stylus Photo 875DC , Epson Stylus Photo 890 , Epson Stylus Photo 895 , Epson Stylus Photo 900 , Epson Stylus Photo 915 , Epson Stylus Photo 925 , Epson Stylus Photo 950 , Epson Stylus Photo 960 , Epson Stylus Photo 1200 , Epson Stylus Photo 1270 , Epson Stylus Photo 1280 , Epson Stylus Photo 1290, Epson Stylus Photo 1390, Epson Stylus Photo 1400, Epson Stylus Photo 1410, Epson Stylus Photo R1800, Epson Stylus Photo 2000P, Epson Stylus Photo 2100, Epson Stylus Photo 2200, Epson Stylus Photo R2400 , Epson Stylus Photo R2880 , Epson Stylus Photo R3000 , HP Deskjet All 900 series , HP Deskjet 1220C , HP Designjet 10PS , HP Designjet 20PS , HP Designjet 30PS , HP Designjet 30PS , HP Designjet 50n , HP Designjet 120NR , HP Designjet 130 , HP Designjet 130nr , Epson Stylus Pro 7000 , Epson Stylus Pro 7500 , Epson Stylus Pro 7600 UC , Epson Stylus Pro 7800 K3 , Epson Stylus Pro 7880 K3 , Epson Stylus Pro 7900 K3 , Epson Stylus Pro 9000 , Epson Stylus Pro 9500 , Epson Stylus Pro 9600 UC , Epson Stylus Pro 9800 K3 , Epson Stylus Pro 9880 K3 , Epson Stylus Pro 9900 K3 , Epson Stylus Pro 10000&CF , Epson Stylus Pro 11880 , Epson Stylus 1520, Epson Stylus 3000, Epson Stylus Photo 1270, Epson Stylus Photo 1280, Epson Stylus Photo 1290, Epson Stylus Photo 1390, Epson Stylus Photo 1400, Epson Stylus Photo 1410, Epson Stylus Photo R1800, Epson Stylus Photo 2100, Epson Stylus Photo 2200, Epson Stylus Photo R2400, Epson Stylus Photo R2880, Epson Stylus Pro 3800, Epson Stylus Pro 4000, Epson Stylus Pro 4800 K3, Epson Stylus Pro 4880 K3, Epson Stylus Pro 7600,
Epson Stylus Pro 7800, Epson Stylus Pro 7880, Epson Stylus Pro 9600, Epson Stylus Pro 9800, Epson Stylus Pro 9880, Epson Stylus Pro 11880, , Epson Stylus 3000 , Epson Stylus Photo 1270 , Epson Stylus Photo 1280 , Epson Stylus Photo 1290 , Epson Stylus Photo 1390 , Epson Stylus Photo 1400 , Epson Stylus Photo 1410 , Epson Stylus Photo R1800 , Epson Stylus Photo 2100 , Epson Stylus Photo 2200 , Epson Stylus Photo R2400 , Epson Stylus Photo R2880 , Epson Stylus Pro 3800 , Epson Stylus Pro 4000 , Epson Stylus Pro 4800 K3 , Epson Stylus Pro 4880 K3, Epson Stylus Pro 7600 , Epson Stylus Pro 7800 , Epson Stylus Pro 7880 , Epson Stylus Pro 9600 , Epson Stylus Pro 9800 , Epson Stylus Pro 9880 , Epson Stylus Pro 11880 , ., Epson Stylus 1520, Epson Stylus 3000, Epson Stylus Photo 1270, Epson Stylus Photo 1280, Epson Stylus Photo 1290, Epson Stylus Photo 1390, Epson Stylus Photo 1400, Epson Stylus Photo 1410, Epson Artisan 1430, Epson Stylus Photo 1500W, Epson Stylus L1800, Epson Stylus Photo R1800, Epson Stylus Photo R1900, Epson Stylus Photo R2000, Epson Stylus Photo 2100, Epson Stylus Photo 2200, Epson Stylus Photo R2400, Epson Stylus Photo R2880, Epson Stylus Photo R3000, Epson Stylus Pro 3800, Epson Stylus Pro 3880, Epson Stylus Pro 4000, Epson Stylus Pro 4800 K3, Epson Stylus Pro 4880 K3, Epson Stylus Pro 4900, Epson Stylus Pro 7600, Epson Stylus Pro 7700, Epson Stylus Pro 7800, Epson Stylus Pro 7880, Epson Stylus Pro 7890, Epson Stylus Pro 7900, Epson Stylus Pro 9600, Epson Stylus Pro 9700, Epson Stylus Pro 9800, Epson Stylus Pro 9880, Epson Stylus Pro 9890, Epson Stylus Pro 9900, Epson Stylus Pro 11880, Epson Sure P400, Epson Sure P600, Epson Sure P800, Epson Sure T3000, Epson Sure T3050, Epson Sure T3070, Epson Sure T3080 , Epson Sure T5000, Epson Sure T5050, Epson Sure T5070, Epson Sure T5080, Epson Sure T7000, Epson Sure T7050, Epson Sure T7070, Epson Sure T7080, Epson Sure T3200, Epson Sure T3250, Epson Sure T3270, Epson Sure T3280 , Epson Sure T5200, Epson Sure T5250, Epson Sure T5270, Epson Sure T5280, Epson Sure T7200, Epson Sure T7250, Epson Sure T7270, Epson Sure T7280

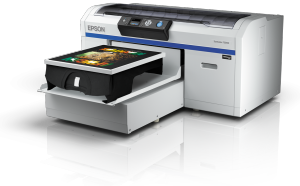

Naprawa drukarek do koszulek i UV – Serwis drukarek DTG
Serwis Optima oferuje naprawę drukarek do koszulek, wsparcie techniczne o pomoc w rozwiązywaniu problemów występujących z urządzeniami zbudowanymi na bazie Epson, TexJet, Polyprint, AnaJet, TwinTex, Brother, BajuJet, DTG Digital, SmartJet, R-Jet, Azon i wielu innych. Zdobyte doświadczenie i dostęp do wszystkich części pozwala w krótkim czasie zdiagnozować usterkę. Wszystkie naprawy drukarek do koszulek, drukarek UV wykonywane są w naszym serwisie w Częstochowie.
